TABELA PARA GRAU DE PROTEÇÃO PARA EQUIPAMENTOS ELÉTRICOS (IP)

GRAU DE PROTEÇÃO IP PARA EQUIPAMENTOS ELÉTRICOS

Esta proteção é definida por duas normas brasileiras:

NBR 6146 Invólucros De Equipamentos Elétricos - Proteção
NBR 9884 Máquinas Elétricas Girantes - Grau de Proteção


Os invólucros são designados por uma simbologia que é composta de uma sigla " IP ", seguindo de dois dígitos, que classificam o grau de proteção de equipamento elétrico.

Ex:  IP 65  = 6 primeiro dígito e 5 segundo dígito

Segue a tabela para grau de proteção para equipamentos.

TABELA PARA GRAU DE PROTEÇÃO PARA EQUIPAMENTOS ELÉTRICOS

PRIMEIRO DÍGITO



Dígito : 0
Descrição:  Não protegido
Proteção Dada: Sem proteção especial

Dígito : 1
Descrição: Proteção contra objetos sólidos maiores que 50 mm.
Proteção Dada: Grande superfície do corpo humano como a  mão. Nenhuma proteção contra penetração liberal no equipamento.

Dígito : 2
Descrição: Protegido contra objetos sólidos maiores que 12 mm.
Proteção Dada: Dedos ou objetos de comprimento maior do que 80 mm, cuja menor dimensão é maior do que 12 mm.

Dígito : 3
Descrição: Proteção contra objetos sólidos maiores que 2,5 mm.
Proteção Dada: Fios, fitas, etc. de diâmetro e espessura maiores que 2,5 mm, cuja menor dimensão é maior do que 2,5 mm.

Dígito : 4
Descrição: Proteção contra objetos sólidos maiores que 1,0 mm.
Proteção Dada: Fios, fitas, etc. de diâmetro e espessura maiores que 1,0 mm, cuja menor dimensão é maior do que 1,0 mm.

Dígito : 5
Descrição: Proteção relativa contra poeira e contato a partes internas ao invólucro.
Proteção Dada:.Não totalmente vedado contra poeira, mas se penetrar não prejudicará o funcionamento do equipamento.

Dígito : 6
Descrição: Totalmente Protegido contra a penetração de  poeira e contato a partes internas ao invólucro.
Proteção Dada:.Não é esperada a penetração de poeira no interior do invólucro.


Dígito : 7
Descrição: Totalmente Protegido contra a penetração de  poeira e contato a partes internas ao invólucro.
Proteção Dada:.Não é esperada a penetração de poeira no interior do invólucro.

TABELA PARA GRAU DE PROTEÇÃO PARA EQUIPAMENTOS ELÉTRICOS

SEGUNDO DÍGITO

Dígito : 0

Descrição:  Não protegido

Proteção Dada: Sem proteção especial. Invólucro aberto.

Dígito : 1

Descrição:  Protegido contra queda vertical de gotas de água.

Proteção Dada:.Gotas de água caindo na vertical não prejudicam o equipamento, (condensação).

Dígito : 2
Descrição:  Protegido contra queda de água com inclinação de 15° na vertical.
Proteção Dada:.Gotas de água não tem efeito prejudicial para inclinação de até 15° na vertical.

Dígito : 3
Descrição:  Protegido contra água aspergida.
Proteção Dada: Água aspergida de 60° na vertical não tem efeitos prejudiciais ao equipamento.

Dígito : 4
Descrição:  Protegido contra projeções de  água.
Proteção Dada: Água projetada de qualquer direção não tem efeitos prejudiciais ao equipamento.

Dígito : 5
Descrição:  Protegido contra jatos de  água.
Proteção Dada: Água projetada por bicos em qualquer direção não tem efeitos prejudiciais ao equipamento.

Dígito : 6
Descrição:  Protegido contra ondas  do  mar.
Proteção Dada: Água em forma de onda, ou jatos potentes não tem efeitos prejudiciais ao equipamento.

Dígito : 7
Descrição:  Protegido contra os efeitos de imersão.
Proteção Dada: Sob certas condições de tempo e pressão não há penetração de água. Ex.: inundações.

Dígito : 8
Descrição:  Protegido contra submersão.
Proteção Dada: Adequado à submersão contínua sob condições específicas. Ex.: Equipamento submerso.


Exemplo:

IP54: Grau de proteção que garante proteção relativa contra poeira e contato a partes internas do invólucro - (5): Protegido contra projeções de água - (4).


INVENTEI UMA COISA

Inventei uma coisa...
Vi muitos tentar,
Vi muitos conseguir,
Vi muitos fracassar,
Mas não desisti,


Comecei os desenhos,
Convicção e otimismo me preenchem,
Inventei uma forma,
Nova e diferente,


Com rumo certo prossigo,
Eu até me cansei,
Mas assim que eu consigo,
Redundante? Eu achei


Mas a coisa existe,
E já é concreto,
O novo está funcionando,
E eu estou informando que isso tudo eu testei,


Inventei uma coisa...
Vi poucos falar,
Vi poucos agir,
Mesmo assim ta aqui

SUGESTÃO PARA RECUPERAÇÃO DA ÁGUA INUTILIZADA NO PARQUE DAS ÁGUAS DE CAMBUQUIRA E OUTRAS

Amigos esse trabalho foi entregue ao Prefeito de Cambuquira Kaka e para o pessoal da Copasa, que gostou muito e repassou para o pessoal da CODEMIG, essa ainda não respondeu.

Mas segue ai uma sugestão para recuperarmos essa água.

1. OBJETIVO

O projeto de recuperação da água inutilizada no Parque das Águas de Cambuquira visa armazenar e tratar a água que vem das fontes minerais que tem destino o córrego. Essa água devidamente tratada e analisada será distribuída para a população para diversos fins. Podendo ser usada também pela Prefeitura para limpeza de veículos, irrigação do Parque das Águas e Jardins.

2. DESENVOLVIMENTO

            Basicamente, o projeto consiste em encanar a água que sai das fontes, caindo numa tubulação, que levará a água por gravidade num tanque 1 (TQ1),  o tanque 2 (TQ2) é o principal, nele será feito a lógica do processo com a ajuda de equipamentos eletro-eletrônicos. No tanque 2 será instalado um Medidor de Nível Ultrassônico , que mede a capacidade em porcentagem (%) de um recipiente. Outro dispositivo usado é um Medidor de Vazão em litros por hora (l/h) para controle do processo. Para monitoração do pH da água na distribuição poderá ser instalado um peagâmetro para suprir essa necessidade. O equipamento primordial do projeto é o Controlador Lógico Programável (CLP), que realiza a leitura, supervisiona e executa o programa para que os equipamentos eletro-eletrônicos façam seu papel dentro do projeto. Lembrando que se houver qualquer falha será indicada no painel do CLP ou quadro elétrico.

3. DESCRIÇÃO

A água inutilizada que sai das fontes de água mineral tem destino o córrego, o projeto visa encanar essa água de todas as fontes numa tubulação ao longo do córrego. Essa tubulação será fechada, pois, em caso de enchente do córrego não contaminará a água a ser tratada. Por gravidade, a água tem destino o tanque 1 (TQ1), com a instalação de um Medidor de Vazão em litros por hora monitoramos e controlamos o processo. O tanque 1 (TQ1) sempre estará com sua capacidade próximo ao máximo 100%, pois a lógica está no tanque 2 (TQ2).

O tanque 2 (TQ2) com nível menor ou igual a 30% liga a Bomba 1 (B1) que bombeia a água para o tanque 2 (TQ2), com isso a tanque 1 (TQ1) vai baixar o nível. Com 100% no tanque 2 (TQ2) desliga  a Bomba 1 (B1), esse processo é controlado por

um Medidor de Nível Ultrassônico instalado no tanque 2 (TQ2) com indicação digital no local para monitoração do operador do processo.

Na condição dos dois tanques em 100%, capacidade máxima, existe um ladrão para o córrego.

            No tanque 2 (TQ2) a água será tratada devidamente para distribuição para a população em caminhões PIPAS.

Para facilidade de manutenção e outros, toda a linha da tubulação deve ter válvulas.                     O tanque 2 (TQ2) terá também a indicação sonora de nível baixo e nível alto para identificação e monitoração do operador.

4. CONCLUSÃO

A água é um bem indispensável, sem a qual não poderíamos viver. De tal forma, que acabamos nos sentindo amedrontados, ameaçados no nosso dia-a-dia. Em nossa cidade temos muita água e temos que aproveitar mais ainda esse bem maravilhoso, armazenando, tratando e distribuindo para a população a água inutilizada no Parque das Águas.

Projeto em AutoCad e Paint.
Autor: Tobias Junior de Campos

CAMBUQUIRA A MELHOR ÁGUA MINERAL DO MUNDO

A MELHOR DO MUNDO - EXPERIMENTE

CONTADOR DE 0 A 9

Amigos usamos: 7473 dois CI's, 7447 um CI, 7400 um CI, e no Clock 555.Confiram

Maquete Sala Elétrica 17

Instalação de leds para iluminação da cobertura.

Maquete Sala Elétrica 16

A maquete foi um projeto para melhoria da climatização da sala e cobertura de módulos condensadores do ar  condicionado, situados na área externa da sala.

Maquete Sala Elétrica 15

Cobertura dos módulos das unidades condensadoras dos Selfs

Maquete Sala Elétrica 14

Maquete Sala Elétrica 13

Maquete Sala Elétrica 12

Maquete Sala Elétrica 11

Maquete Sala Elétrica 10

Maquete Sala Elétrica 8

Maquete Sala Elétrica 7

Maquete Sala Elétrica 6

Pintura dos módulos da maquete

Maquete Sala Elétrica 5

Inversores com miçangas e papel

Maquete Sala Elétrica 4

Maquete Sala Elétrica 3

Os painéis, o QD 13.8KV e os dutos do ar condicionado.

Maquete Sala Elétrica 2

Taí os selfs no princípio e os paíneis dos  Drive dos inversores, ainda no início do processo.

Maquete Sala Elétrica

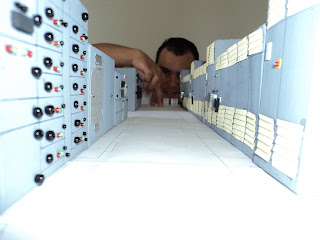

Amigos, confiram a maquete de uma sala elétrica no setor que trabalhamos, o passo a passo.
